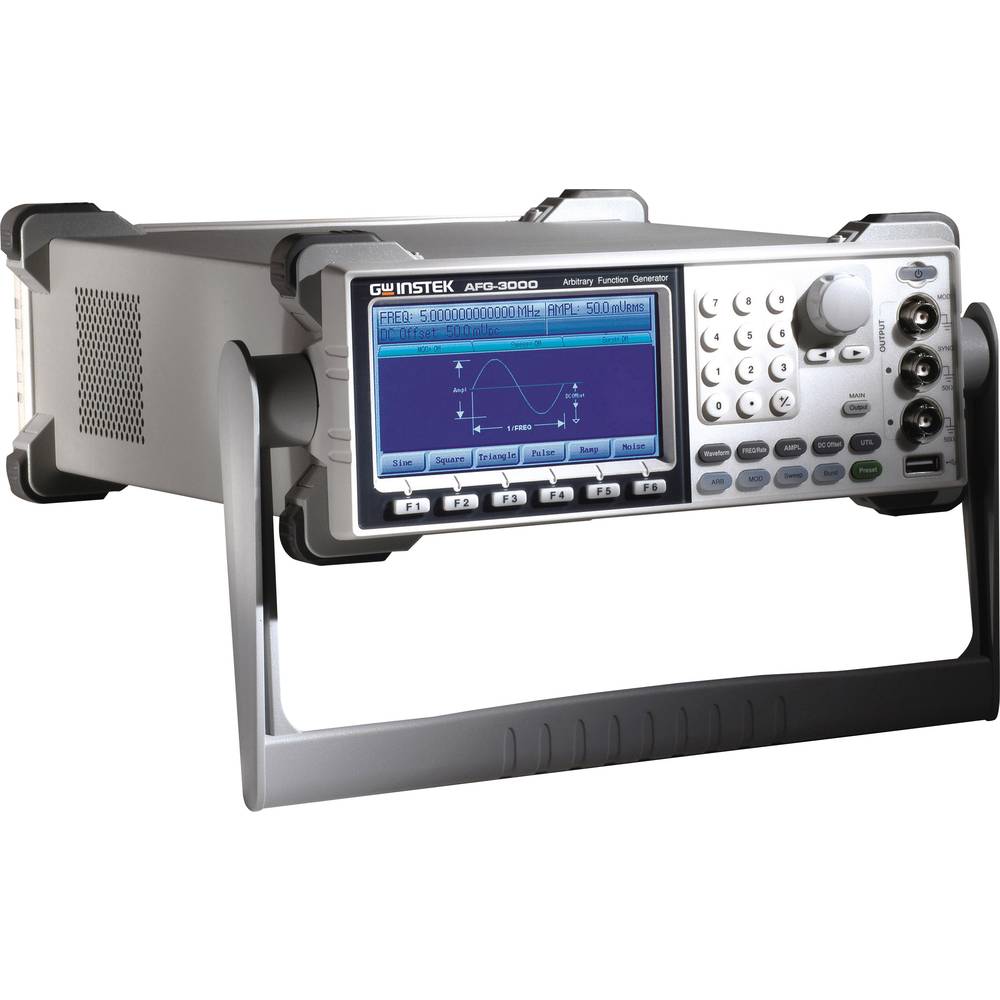

GW Instek AFG-3032 Hálózatról működő függvénygenerátor 1 µHz - 50 MHz 2 csatornás Színusz, Négyszög, Háromszög, #####Puls, Zaj, Tetszőleges

Gyártó: GW Instek

Garancia: 2 év

Rendelési szám: 1601382

---

Függvénygenerátorok

Arbitrális függvénygenerátor, AFG-3032

2 csatorna
Sávszélesség 1 µHz - 30 MHz
Tetszőleges generátor: 250 MSa / s
Direkt digitális jelképzés (DDS)

Az AFG-3032 funkciógenerátor közvetlen digitális jelfeldolgozással (DDS) 30 MHz sávszélességet és két független csatornát kínál. A berendezés magában foglalja a szinusz, négyzet, rámpa, impulzus, zaj, DC, sin (x) / x, exponenciális emelkedés, exponenciális esés, negatív rámpát és 250 MSa / s tetszőleges hullámformát. Az AM / FM / PWM / FSK moduláció, söpörés és sorozat funkció szintén rendelkezésre áll. A 10,9 cm-es LCD grafikus színes monitor az összes paramétert és beállítást, valamint a hullámformát megjeleníti. Az USB interfész használható számítógép távirányítására. Az önkényes hullámforma a szabadon letölthető PC® szoftver használatával generálható, és USB-n keresztül továbbítható a generátorhoz. A GDS-3000 sorozat tároló oszcilloszkópjai kapcsán lehetséges a mért jel (DWR) digitális visszanyerése.

Ez a szöveg gépi fordítással készült.

Jellemzők:
USB-Host · Állítható impulzus / szünet arány a négyszöghullámú jelhez · A hullámforma paramétereinek beállítása billentyűzettel és forgógombbal · A paraméterek és a hullámforma egyidejű megjelenítése (WYSIWYG) · 10 beállító memória · 10 nem illékony 1 Mpts hullámforma-memória · Képernyőn segítséget.

Ez a szöveg gépi fordítással készült.

Műszaki adatok:
Csatlakozók (függgvénygenerátorok): GPIB,USB,LAN · Csatornák száma: 2 csatornás · Felfutási idő (négyzet): 8 ns · Frekvencia (max.): 50 MHz · Frekvencia (min.): 1 µHz · Frekvenciatartomány (háromszög): 1 µHz - 1 MHz · Frekvenciatartomány (négyszög): 1 µHz - 30 MHz · Frekvenciatartomány (szinusz): 1 µHz - 30 MHz · Frekvrencia tartomány: 1 µHz - 50 MHz · Jel kimeneti forma: Szinusz / Téglalap / Rámpa / Impulzus / Zaj / DC / Sin (x) / x / Tágulásra eső / Negatív rámpa / Tetszőleges jel · Kalibrált: Gyári standard (tanúsítvány nélkül) · Kijelző (mérőműszer): LCD · Kimeneti jelformák: Színusz,Négyszög,Háromszög,Pulzus,Zaj,Tetszőleges · Moduláció (belső): AM / FM / FSK / PWM · Moduláció (külső): AM / FM / FSK / PWM · Méret, magasság: 107 mm · Méret, szélesség: 265 mm · Súly: 4 kg · Termék típus: Hálózatról működő függvénygenerátor · További műszaki adatok: AM / FM / PWM moduláció: 2 mHz - 20 kHz · FSK moduláció: 2 mHz - 100 kHz · Kijelző felbontása (RGB): 480 x 272 pixel · Eltolás: 10 mVpp - 10 Vpp · Íves memória: 8 MPt · Impedancia: 50 Ω · Felbontás: 1 µHz · Kijelző: színes színes LCD 10,9 cm · Sweep funkció · Trigger (szinkron): TTL · Tápellátás: Hálózatról működik

Szállítás tartalma:
Mérő kábel (BNC - BNC) · Hálózati kábel · Kezelési útmutató (GB) · Használati útmutató.

Figyelem:
Az önkényes jel létrehozására szolgáló PC® szoftver elérhető az interneten a letöltési területen.
