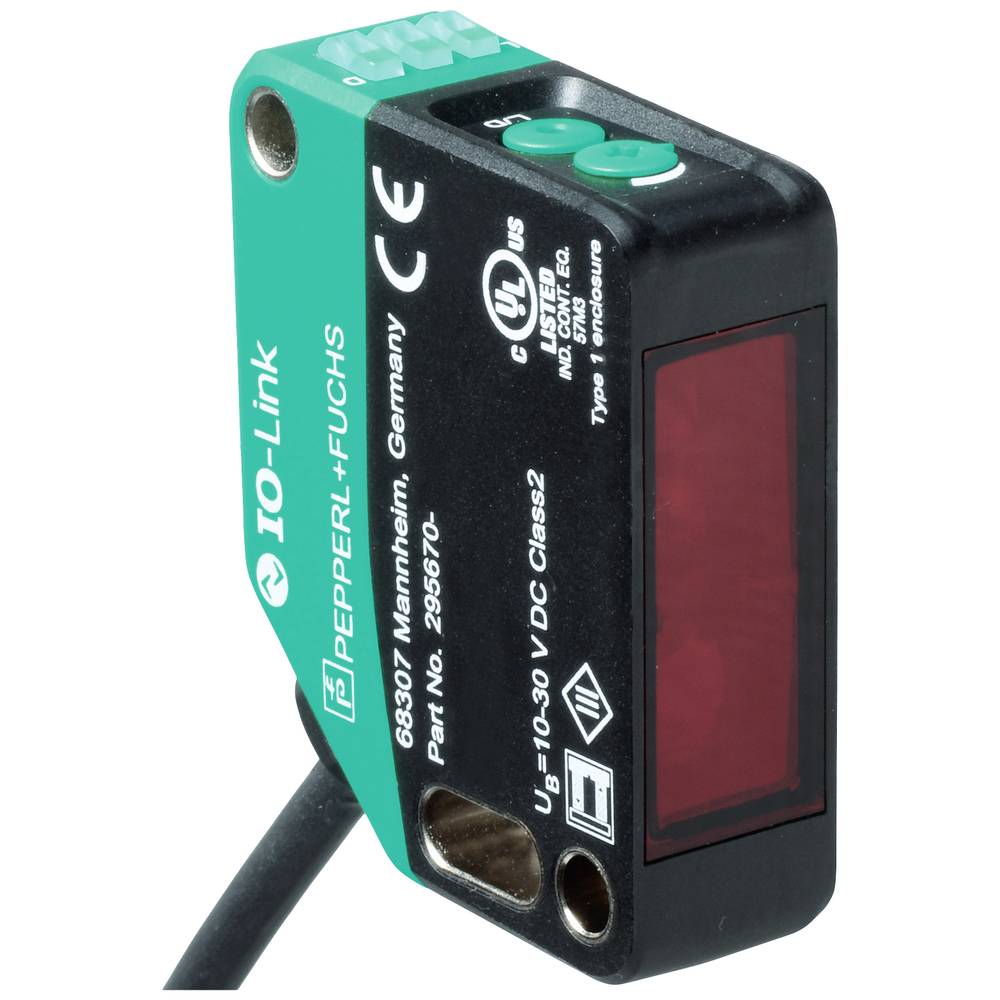

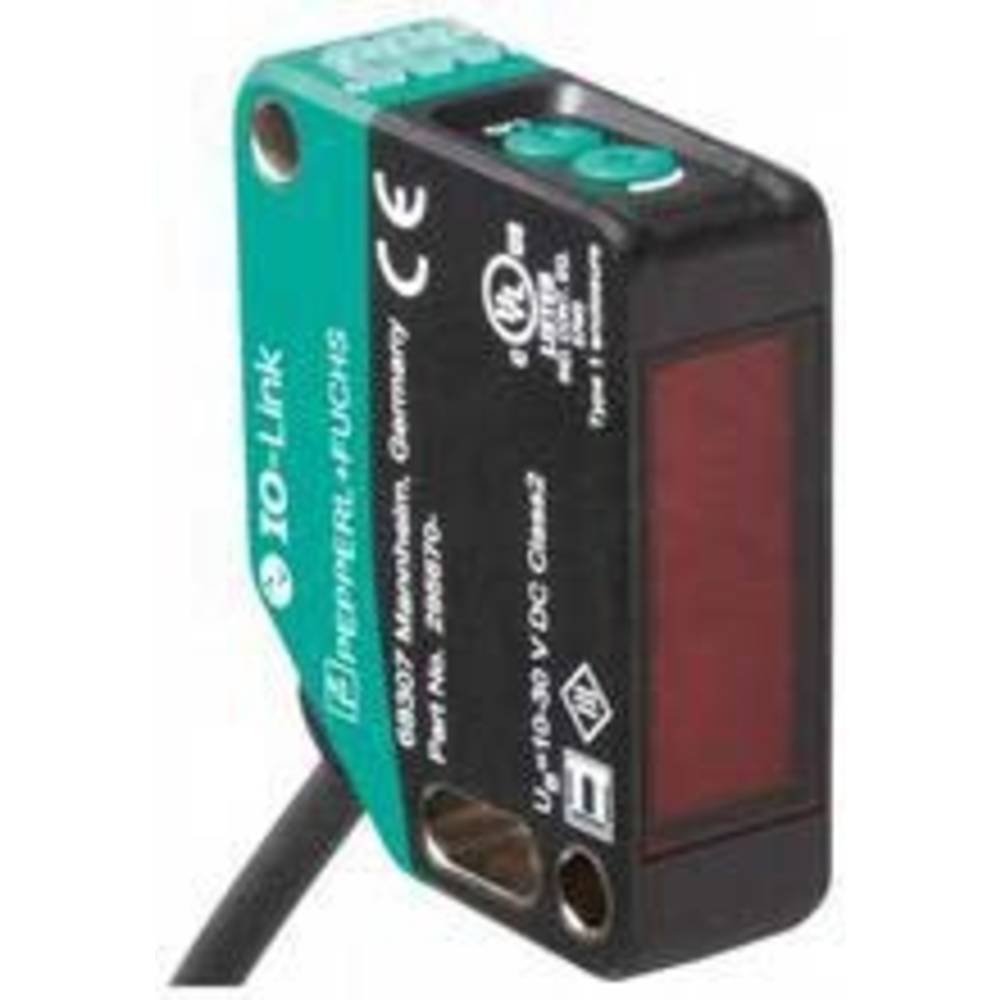

Pepperl+Fuchs Reflexiós fényszkenner OBT650-R200-EP-IO-0,3M-V3 295670-100108 1 db
Gyártó: Pepperl+Fuchs
Garancia: 2 év
Rendelési szám: 2628789
Rendelhető > 3-5 munkanap
96 990 Ft
Ipari fénysorompók, ipari fotocellák
Diffúz mód érzékelő (HGA) OBT650-R200-EP-IO-0.3M-V3Érzékelési tartomány: 10... 650 mm, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, zárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO-Link (C-n keresztül /Q = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / fény kapcsolás, PNP NC érintkező / sötét kapcsolás, IO-Link, csatlakozás: fix kábel 300 mm dugóval M8 x 1, 3 tűs, üzemi feszültség: 10 . .. 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F), rögzített kábel -20 ... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Ez a szöveg gépi fordítással készült.
Jellemzők:
Általános adatok
Érzékelési tartomány: 10... 650 mm
Szkennelési tartomány min.: 10 ... 100 mm
Szkennelési tartomány max.: 10 ... 650 mm
Beállítási tartomány: 100... 650 mm
Referencia tárgy: standard fehér, 100 mm x 100 mm
Fénykibocsátó: LED
Fény: piros, váltakozó
LED kockázati csoport azonosítás: szabad csoport
Fekete-fehér különbség (6%/90%):
Fénypont átmérője: kb.20 mm x 20 mm 650 mm távolságban
Nyílásszög: körülbelül 2 °
Külső fény határértéke: EN 60947-5-2: 70000 lux
Funkcionális biztonsági jellemzők
MTTF azaz : 600 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Indikátorok/vezérlők
Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
Funkciókijelző: sárga LED: | statikus be - objektum észlelve | statikus kikapcsolva – az objektum nem észlelhető
Kezelőszervek: világos/sötét váltás
Kezelőszervek: Érzékelési tartomány állító
Elektromos adatok
Üzemi feszültség: 10... 30VDC
Fodrozódás: 10% max.
terhelés nélküli áram:
Érintésvédelmi osztály: III.
Csatlakozó
Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
IO-Link verzió: 1.1
Eszközprofil: azonosítás és diagnózis | Intelligens érzékelő típusa 2.4
Eszközazonosító: 0x111601 (1119745)
Átviteli sebesség: COM2 (38,4 kbps)
Minimális ciklusidő: 2,3 ms
Folyamatadatok szélessége: Folyamat adatbevitel 1 bit | Kimeneti folyamatadat 2 bit
" SIO mód" támogatás: igen
Kompatibilis mester port típusa: A
Kimenet
Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN alaphelyzetben nyitott / világítás kapcsolás, PNP alaphelyzetben zárt / sötét kapcsolás, IO-Link |
Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
Kapcsolási feszültség: max 30 V DC
Kapcsolóáram: max 100 mA, rezisztív terhelés
Felhasználási kategória: DC-12 és DC-13
Feszültségesés: ≤ 1,5V DC
Kapcsolási frekvencia: 500 Hz
Megszólalási idő 1 ms
Megfelelőségi nyilatkozat
Kommunikációs interfész: IEC 61131-9
Termékszabvány: EN 60947-5-2
Jóváhagyások és bizonyítványok
EAC megfelelőség: TR CU 020/2011
UL jóváhagyás: E87056, cULus Listed, " Class 2" tápegység, Type Rating 1
CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
környezeti feltételek függvényében
Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F) , rögzített kábel | -20... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
Mechanikai adatok
Tok szélessége: 15mm
Ház magasság: 50,6 mm
Doboz mélység: 41,7 mm
Védettségi fokozat: IP67 / IP69 / IP69K
Csatlakozás: fix kábel 300 mm csatlakozóval M8 x 1, 3 tűs
Anyag
Ház: PC (polikarbonát)
Fénykibocsátás: PMMA
Súly kb. 43 g
Kábel hossz: 0,3 m
Műszaki adatok: Adó típus: LED, piros · Csatlakozó (érzékelők): M8 · Kapcsolási frekvencia: 500 Hz · Kimenetek (érzékelők): NPN, záró, PNP, nyitó · Kábelhossz: 0.3 m · Max. üzemi feszültség: 30 V/DC · Megszólalási idő: 1 ms · Üzemi feszültség (min.): 10 V/DC
